DIO110 ヘッドランプ交換奮闘記：初心者も安心！カウル脱着からバルブ装着まで完全ガイド
Yoshi
こんにちは。ヨシです。
普段の足として大活躍しているホンダの原付二種スクーター「DIO110」。通勤やちょっとした買い物など、日々街中を軽快に走ってくれて本当に頼りになる相棒です。そんな愛車ですが、ある日夜間走行をしていると「なんだかライトが暗いな…」と感じる出来事がありました。確認してみると、なんとヘッドライトのロービームが切れてしまっていることが判明！
ハイビームは点灯するものの、このまま夜道を走るのは非常に危険ですし、対向車にも迷惑がかかってしまいます。バイクショップやディーラーに持ち込んで交換してもらうのも手ですが、工賃もかかりますし、何より「自分のバイクはできる限り自分の手でメンテナンスしたい」というDIY心がくすぐられました。
そこで今回は、自分でDIO110のヘッドランプバルブ交換に挑戦することに！カウルの脱着など、慣れていないと少しハードルが高く感じる作業もありますが、必要な道具さえ揃えて手順を踏めば初心者でも十分に作業可能です。
今回の記事では、DIO110のヘッドランプ交換における作業内容から、今回使用した交換用バルブの製品情報、作業時に撮影した写真の解説、そして実際に作業して分かったコツや注意点まで、余すところなく詳しく解説していきます。DIO110に乗っていてライトが切れてしまった方や、自分でバルブ交換に挑戦してみたいと考えている方は、ぜひ参考にしてみてください！
今回交換した製品情報：信頼と実績の「スタンレー電気」
バイクのヘッドランプバルブを選ぶ際、最も大切なのは「適合規格」と「信頼性」です。安価な海外製LEDバルブなども魅力的ではありますが、光軸が出にくかったり、配線加工が必要だったり、耐久性に難があるケースも少なくありません。特に普段使いの通勤・通学スクーターであれば、夜間に突然ライトが消えるトラブルは絶対に避けたいところです。そこで今回は、安心と信頼の純正クオリティを誇る老舗メーカー「スタンレー電気（STANLEY）」のバルブをチョイスしました。
製品スペック詳細
- メーカー名: スタンレー電気（STANLEY）
- 品名: バイク用 ヘッドランプバルブ
- 規格/バルブタイプ: HS1
- 定格電圧・電力: 12V 35/35W
- 品番: 14-0053
なぜこのバルブを選んだのか？
純正採用メーカーならではの絶大な信頼性
スタンレー電気は、ホンダをはじめとする多くの国内バイクメーカーに純正品を供給しているトップメーカーです。品質の高さや耐久性はもちろんのこと、車両の反射板（リフレクター）との相性も抜群で、きれいな配光パターンと適切な光軸を得ることができます。
規格に完全適合（HS1）
DIO110のヘッドランプ規格は「HS1」です。自動車でよく使われる「H4」規格と形状がそっくりですが、ツメの幅や消費電力などが異なります。14-0053はDIO110にジャストフィットする完全互換品なので、加工や調整の心配が一切ありません。
コスパ抜群で「ポン付け」が可能
価格が手頃で手に入りやすく、特別な配線加工や追加パーツは一切不要。古いバルブを外して新しいバルブをセットするだけの「ポン付け」で作業が完了する点も大きな魅力です。
作業に必要な工具と準備
作業に取りかかる前に、必要な道具を揃えておきましょう。特別な特殊工具は必要なく、家庭や一般的なDIYセットにある道具で対応できます。
使用する工具・アイテム
- プラスドライバー
カウルを固定しているネジを外すために使用します。ネジ山を潰さないよう、サイズの合ったドライバーを用意してください。
- 内張りはがし（ハンディリムーバー）
カウルのツメ（嵌合部）を外す際に使用します。プラスチック製の内張りはがしがあると、カウルに傷をつけずに作業できるため非常に便利です。
- 作業用手袋（軍手）
怪我防止のためはもちろんですが、新しいバルブのガラス面を素手で触らないようにするためにも手袋は必須です。（素手の油分がガラスに付着すると、点灯時の熱で寿命が縮む原因になります）
- シリコングリス
カウルを外す際に爪が折れないか？が不安要素だと思います。再度カウルを外す時が来た時を考慮し、プラスチックの爪の部分にシリコングリスを塗ることにしました。
DIO110 ヘッドランプ交換の作業手順
それでは、実際の作業手順をステップ・バイ・ステップで解説していきます。
1.作業前の安全確認と準備
バイクを平らで安定した場所にセンタースタンドで立てます。イグニッションキーはオフにしておきましょう。走行直後の場合はヘッドライトユニットやエンジン周辺が熱くなっている可能性があるため、しっかり冷めてから作業を開始します。
2.カウル固定ネジの取り外し
DIO110のヘッドランプバルブにアクセスするには、ハンドル周りおよびヘッドライトを包んでいるフロント側のハンドルカバー（カウル）を取り外す必要があります。ハンドル下にあるカウル固定ネジの2本（右と左に1本ずつ）をプラスドライバーで外します。
3.ハンドルカバー（カウル）の取り外し
ネジをすべて外したら、カウルのツメ（爪）を慎重に外していきます。ここが今回の作業で最も気を遣うポイントです。無理に力任せに引っ張ると、プラスチックのツメが折れてしまう原因になります。カウルの隙間に「内張りはがし」を差し込み、少しずつ隙間を広げながらパチッパチッとツメを解除していきます。
正面から見て、右側の爪から外すのがコツです。全部で爪は５つあります。内張剥がしをつかって外す爪は、ライト側正面から見て右の２つと中央の１つです。左側２つの爪は、内張剥がしをつかわずに、ブレーキオイル箱の穴に指をいれて、上に盛り上げるようにして爪を外しました。爪を外した後は、再度の脱着が容易になるようにプラスチックの爪の部分にシリコングリスを塗りました。

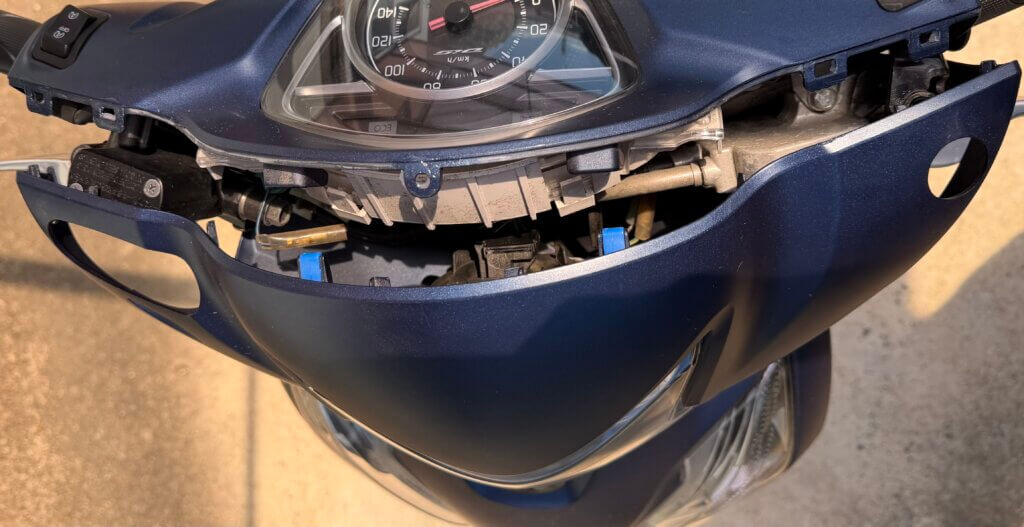

実際の作業中の写真がこちらです。カウル上部（メーター周り）のツメが外れ、内部のメーター裏や配線が見えてきた状態です。水色のリレーパーツや配線コネクターが露出しているのが分かります。ここまでカウルが浮けば、手を入れて作業するスペースが確保できます。完全にカウルを分解しなくても、隙間からヘッドライトユニットの裏側にアクセスすることが可能です。
4.ソケットおよびゴムカバーの取り外し
ライトユニットの裏側覗き込むと、バルブに接続されている電源コネクター（ソケット）が見えます。コネクターをしっかり持って、ぐらつかせながら手前に引き抜きます。コネクターが抜けると、水分の侵入を防ぐ防水用の黒いゴムカバー（ダストブーツ）が現れますので、これも手で引っ張って取り外します。
5.古いバルブの取り外しと新しいバルブの装着
ゴムカバーを外すと、バルブを固定している金属製の留めピン（留め金具）が見えます。金具の端を少し押し込みながらスライドさせ、フックから外すと金具がパカッと開きます。切れてしまった古いバルブを慎重に取り出します。新しく用意したバルブを取り出します。バルブには向き（ツメの位置）が決まっています。ライトユニット側の切り欠きに合わせて、新しいバルブをセットします。外した時と逆の手順で、金属製の留めピンをフックに引っ掛けてバルブをしっかりと固定します。
6.ゴムカバー・コネクターの復元と点灯確認
防水ゴムカバーを元通りに取り付けます。「TOP」などの印がある場合は向きに注意し、奥までしっかり押し込んで水が入らないように密着させます。電源コネクターをバルブの端子にしっかりと差し込みます。
【超重要】カウルを元に戻す前に、必ず点灯確認を行います！
エンジンを始動し（またはキーオンにし）、以下の項目を確認してください。ロービームが正常に点灯するか？ハイビームに切り替えて正常に点灯するか？カウルをすべて組み直した後に「点灯しない！」となると、もう一度分解するハメになり非常に手間がかかります。必ずこのタイミングで確認しましょう。もし点灯しない場合は、コネクターが奥まで刺さっているか、端子が折れていないかを確認してください。
7.カウルの組付けと最終確認
点灯確認が無事に完了したら、逆の手順でカウルを元に戻していきます。カウルのツメの位置を合わせ、全体を均等に押しながら「パチン」と音がするまで確実にハメ込んでいきます。取り外したネジを元の場所にセットし、プラスドライバーで均等に締め付けます。締めすぎるとプラスチックのカウルが割れてしまうので、手応えがあったところで適度に止めるのがコツです。最後に、壁などに向けてライトを照射し、光軸（照らす高さ）がおかしくなっていないか確認します。問題がなければすべての作業が完了です！
実際に作業してみた感想とコツ
今回の交換作業全体にかかった時間は、写真を撮影しながらじっくり行って約40分程度でした。手慣れている方であれば15〜20分程度で終わる作業だと思います。作業を通じて感じたポイントや、これから挑戦する方へのアドバイスをまとめました。
カウルの脱着は「焦らず慎重に」
DIO110に限らず、近年のスクーターは外装が樹脂製の爪でがっちり組み合わされています。今回の作業で一番時間がかかり、気を遣ったのもこのカウル外しでした。「どこにツメがあるのか」を意識しながら、無理に引っ張らずに内張りはがしを使って少しずつ浮かせいくのが成功の鍵です。
バルブは安心の国内メーカー品が一番
今回使用したスタンレー電気のバルブ（14-0053）は、さすがの精度でぴったりと収まり、交換後の光軸ズレもありませんでした。交換後はロービームもしっかりと前方を明るく照らしてくれるようになり、夜間走行の安心感が段違いに向上しました！「やっぱり新品のライトは明るくて気持ちいい！」と素直に感動します。
まとめ
バイクのヘッドランプ交換は、一見難しそうに思えますが、手順を踏んで慎重に行えばDIY初心者でも十分に達成できるメンテナンスの一つです。バイクショップに依頼するとパーツ代＋工賃がかかりますが、自分で作業すればバルブ代だけで済みますし、何より自分の愛車への愛着がさらに湧いてきます。今回使用した「スタンレー電気 HS1 12V 35/35W（14-0053）」は、DIO110のヘッドランプ交換において間違いのない王道のチョイスです。予備として一つ持っておくのもおすすめですよ。
もしDIO110のライトが切れてしまってお困りの方や、メンテナンスにチャレンジしてみたい方は、ぜひこの記事を参考にDIY交換に挑戦してみてください！
それでは、安全で快適なバイクライフを！
